Automatisch vullen van big bags: Flowmatic09 BOT
Het Flowmatic09 BOT-station is een innovatieve robotoplossing. Het maximaliseert de efficiëntie bij het verpakken van bulkgoederen. Dankzij de geautomatiseerde werking is er minder menselijke tussenkomst nodig. Het garandeert een snelle en veilige vulling. Het station beschikt over een manipulatierobot en een weegtrechter. Een gemotoriseerde transportband optimaliseert elke fase van het proces. Het opblaassysteem zorgt voor een perfecte vormgeving van de big bag. Dit garandeert een stabiele en compacte verpakking. Een thermische lasmachine sluit de gevulde zak hermetisch af. De manchet wordt omgeslagen om het transport te beveiligen. Een automatische heffing van de handgreep vergemakkelijkt de verwerking met een heftruck. Deze oplossing is geschikt voor de voedingsmiddelen- en chemische industrie. Ze combineert prestaties, precisie en ergonomie. Uw productie voldoet aan de strenge industriële eisen.
-
Ergonomie5
-
Automatisering5
-
Cadans4
Werkwijze:
Het automatische vulsysteem voor big bags van Palamatic Process werkt volgens een volledig geautomatiseerd proces in verschillende stappen:
1. Oppakken van de Big Bag
De robot pakt een Big Bag rechtstreeks van een rol. Deze rol met Big Bags wordt automatisch afgerold met een gemotoriseerd systeem. Twee zuignappen zorgen ervoor dat de manchet wordt geopend, zodat de robot de Big Bag kan oppakken en vervolgens naar de vulkop kan brengen.
2. Vullen van de voordosertrechter
In de achtergrond wordt de voordosertrechter gevuld door een transportschroef.
De op weegcellen gemonteerde trechter controleert nauwkeurig het gewicht van het product totdat het streefgewicht is bereikt.
3. Aansluiting van de Big Bag op de vulkop
De robot plaatst de manchet van de Big Bag op de vulbuis.
Er klappen automatisch steunarmen uit om de zak aan alle vier de zijden te stabiliseren en ervoor te zorgen dat de Big Bag tijdens het vullen op zijn plaats blijft.
Een ventilatorsysteem brengt de Big Bag in vorm voordat deze wordt gevuld.
4. Leegmaken van de trechter in de Big Bag
Zodra de Big Bag op zijn plaats zit, wordt de voordosertrechter volledig geleegd, waardoor een snelle en nauwkeurige vulling mogelijk is.
5. Lassen en sluiten van de manchet
Een thermische lasmachine sluit de manchet van de Big Bag hermetisch af, waardoor het product optimaal wordt beschermd tegen vocht en verontreiniging.
6. Omvouwen (boxen) van de manchet
Na het lassen wordt de manchet zorgvuldig naar binnen gevouwen in de Big Bag om hinder tijdens transport en handling te voorkomen.
7. Automatisch omhoogbrengen van de hengsel
Een vinger op de cilinder tilt de grote handgreep van de Big Bag op, waardoor de zak gemakkelijker door een heftruck kan worden opgepakt.
8. Afvoer van de Big Bag
De Big Bag wordt vervolgens overgebracht naar een gemotoriseerde transportband die hem naar de eindtransportlijn voert.
9. Overname door een operator
Aan het einde van de lijn is de Big Bag klaar om door een operator met een heftruck te worden opgehaald, die zijn vorken direct in de omhoogstaande hengsel kan steken.
Dankzij dit geoptimaliseerde proces zorgt het vulstation voor een hoge doorvoercapaciteit en een grote betrouwbaarheid, waarmee het voldoet aan de eisen van industrieën die werken met poeders en granulaten in bulk.
De sterke punten van de apparatuur
- Volledige automatisering: Minder handmatige handelingen dankzij een 6-assige robot en een intuïtieve bediening.
- Nauwkeurige dosering: De gewogen voordosertrechter garandeert een optimale vulling zonder enige overdosering.
- Kwaliteit en veiligheid: De hermetische lasnaad en stabilisatie zorgen voor een perfect veilige verpakking.
- Ergonomie en productiviteit: De automatische heffing maakt een hoge doorvoercapaciteit mogelijk tot 45 Big Bags per uur.
Media
Ontdek onze uitrusting in foto's
Aangedreven transportband
De gemotoriseerde transportband zorgt ervoor dat de BigBags over de productielijn worden verplaatst
Automatische hefinrichting
Het automatisch optillen van de BigBags zorgt voor een optimale vulling.
Thermische lasmachine
De thermische lasmachine rondt de werkzaamheden van de FlowMatic09 af.
Trémis
Le trémis vient optimiser l'intervention de la station

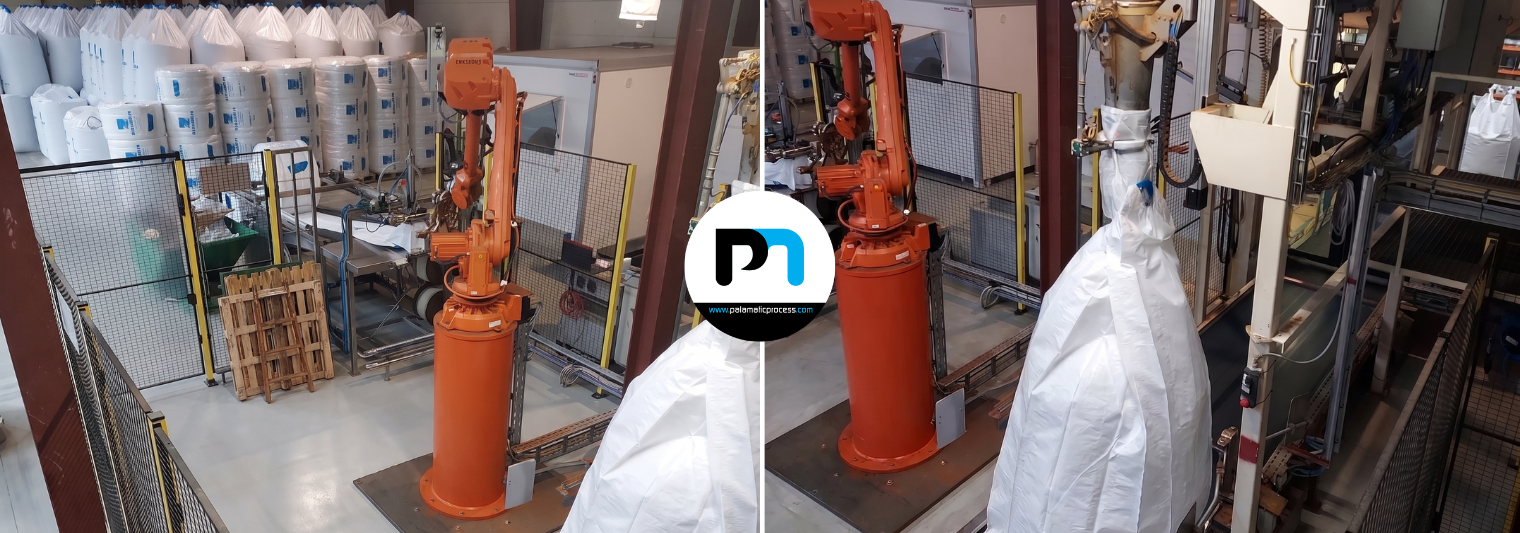

Robotarm
De arm pakt de bigbags op en plaatst ze bij de vulopening.
Plaatsing van de bigbag bij de vulopening
De arm plaatst de bigbag zonder tussenkomst van een operator.
Bigbag-afroller
Afrolsysteem voor big bags
Features
De technische kenmerken
| Kenmerken | Specificaties |
|---|---|
| Vulcapaciteit | Tot 45 Big Bags per uur |
| Type Big Bag | Big Bag met één hengsel |
| Weegproces | Voordoseringstrechter gemonteerd op zeer nauwkeurige weegcellen |
| Vulsysteem | Leegmaken van de trechter met controle van het streefgewicht |
| Plaatsing van de Big Bag | 6-assige robot met geautomatiseerde grijper |
| Stabilisatie van de Big Bag | Zijsteunen en opblazen vóór het vullen |
| Lassen van de manchet | Thermische lasmachine met dubbele impuls |
| Omhoogbrengen van de handgreep | Automatisch mechanisme met vinger op cilinder |
| Transport | Gemotoriseerde transportband voor afvoer en beschikbaarstelling |
| Gebruikersinterface | Bediening via touchscreen met geïntegreerde supervisie |
| Constructie | Gelakt staal of roestvrij staal, afhankelijk van de productie-eisen |
| Doelindustrieën | Voedingsmiddelenindustrie, chemie, bulkgoederen |
