Bigbag-leegstation met prikpunt
Het bigbag-leegstation EasyFlow®EF5 is een innovatieve oplossing die is ontworpen om het snel en veilig leegmaken van bigbags te optimaliseren, terwijl handmatige handelingen tot een minimum worden beperkt. Dankzij het big-bag-prikpunt-systeem zorgt dit station voor een automatische opening van de big-bag, wat een aanzienlijke tijdwinst en een aanzienlijk hogere ledigingssnelheid oplevert in vergelijking met traditionele systemen.
Uitgerust met een buffertrechter met volledige opening biedt het EasyFlow®EF5-station een opslagcapaciteit waarmee de volledige inhoud van de bigbag in één cyclus kan worden opgevangen, waardoor onderbrekingen in het productieproces worden voorkomen. De geïntegreerde ontstoffingsring zorgt voor een schone werkomgeving door de verspreiding van fijne deeltjes te beperken, terwijl de afschermingsrok een perfecte afdichting en een hoog veiligheidsniveau tijdens het legen garandeert.
Compatibel met alle soorten bigbags, inclusief die met een platte bodem of met een ledigingsmanchet, past dit station zich aan de eisen aan van de industrieën in de chemie, de bouw, de waterzuivering en de voedingsmiddelenindustrie. Om de efficiëntie van het proces nog verder te verbeteren, zijn er aanvullende opties beschikbaar, zoals massagecilinders om de doorstroming van moeilijke producten te vergemakkelijken, evenals een
mesbreker
voor de verwerking van samengeperste of klonterige producten.
Deze veelzijdige en schaalbare oplossing garandeert een geoptimaliseerde lediging, een vermindering van handmatige handelingen en een betere continuïteit van de industriële activiteiten.
Het EasyFlow® EF5-model is het basismodel voor ons EasyFlow® EF500-assortiment met hoge doorvoercapaciteit, dat semi-automatisch of volledig automatisch kan werken: een verlengde versie, waarbij het verdichtingssysteem direct in de afvoerkast is geïntegreerd.
-
Efficiëntie4
-
Cadans4
Werkwijze
De werking van het EF5-bigbag-ledigingsstation is gebaseerd op een volledig geoptimaliseerd proces dat een snelle en veilige lediging garandeert, met een minimum aan menselijke tussenkomst.
Plaatsing van de bigbag
Afhankelijk van de gekozen laadmethode wordt de bigbag op het station geplaatst met behulp van een elektrische takel, een heftruck of een loopkraan. Zodra de bigbag boven de trechter is geplaatst, wordt deze geleidelijk naar beneden gelaten totdat de bodem op de bigbag-prikker terechtkomt.
Automatisch openen van de bigbag
De big-bag-prikker, verkrijgbaar in V-uitvoering (piramide) voor big-bags met een vlakke bodem en in U-uitvoering voor alle soorten big-bags (met of zonder afvoermanchet), zorgt ervoor dat de big-bag onmiddellijk kan worden geopend. Dit systeem maakt handmatig ingrijpen overbodig, waardoor het risico op verontreiniging wordt verminderd en het leegmaken sneller verloopt.
Productafvoer
Zodra de bigbag is opengesneden, stroomt het product vrij in de buffertrechter met volledige opening, die is ontworpen om de volledige inhoud van de bigbag op te vangen. Bij de ingang van de trechter zorgen een insluitingsmantel en een ontstoffingsring ervoor dat de fijne deeltjes die vrijkomen bij het openen en legen worden opgevangen. Deze zorgen voor een schone en veilige werkomgeving.
Vergemakkelijking van de doorstroming (optie)
Voor producten die de neiging hebben om in de bigbags samen te klonteren, kan het station worden uitgerust met zijdelingse massagecilinders. Deze oefenen druk uit op de zijkanten van de bigbag om de doorstroming van het product te bevorderen en de vorming van bruggen te voorkomen.
Verwerking van samengeklonterde producten (optie)
Wanneer het product compacte blokken of een aanzienlijke klontering vertoont, kan een mesbreker aan de uitgang van de trechter worden geïntegreerd. Deze uitrusting zorgt voor het breken van de blokken voor een homogene en vloeiende stroom, waardoor een continue toevoer naar het volgende proces wordt gegarandeerd.
Afvoer van de lege bigbag
Zodra het product volledig is afgevoerd, wordt de lege bigbag met behulp van een takel of heftruck uit het station verwijderd. Er kan een onafhankelijke bigbag-verdichter worden geïnstalleerd om de lege bigbags te verwerken.
Onderhoud van het mes
De messen van de punt zijn op een steun gemonteerd. Het geheel is bevestigd op steunstangen die het gewicht van de bigbag dragen en als uitvoergeleider dienen. Er is een toegangsluik voorzien om de complete big-bag-doorprikkop tijdens onderhoudswerkzaamheden te kunnen verwijderen.
Dankzij deze automatisering en de beschikbare optimalisatieopties garandeert het EF5-station een hoge doorvoersnelheid, minder stilstandtijd en meer veiligheid voor de operators.
De sterke punten van de apparatuur
- Snelle automatische opening: Geavanceerd systeem voor het doorprikken van bigbags, waardoor handmatige handelingen worden beperkt en de ledigingssnelheid wordt verhoogd.
- Hygiënisch en veilig ontwerp: De volledig openbare buffertrechter, geen stofemissie dankzij de stofafzuigring en de insluitingsmantel
- Maximale aanpasbaarheid: Compatibel met alle soorten bigbags en verkrijgbaar in ATEX-uitvoering.
- Aanpasbaarheid aan industriële omstandigheden: Bigbag kan worden geladen met een takel, heftruck of rolbrug.
- Inkapselingsoptie: Volledige behuizing van het bovenste gedeelte voor gevaarlijke of zeer stoffige producten.
- Opties voor procesoptimalisatie: Massagecilinders en mesbreker voor de verwerking van samengeperste producten.
- Uitbreidbaar systeem voor betere insluiting: Eenvoudige structuur uitbreidbaar naar langere modellen (EF 100 tot 500).
Media
Ontdek onze uitrusting in foto's

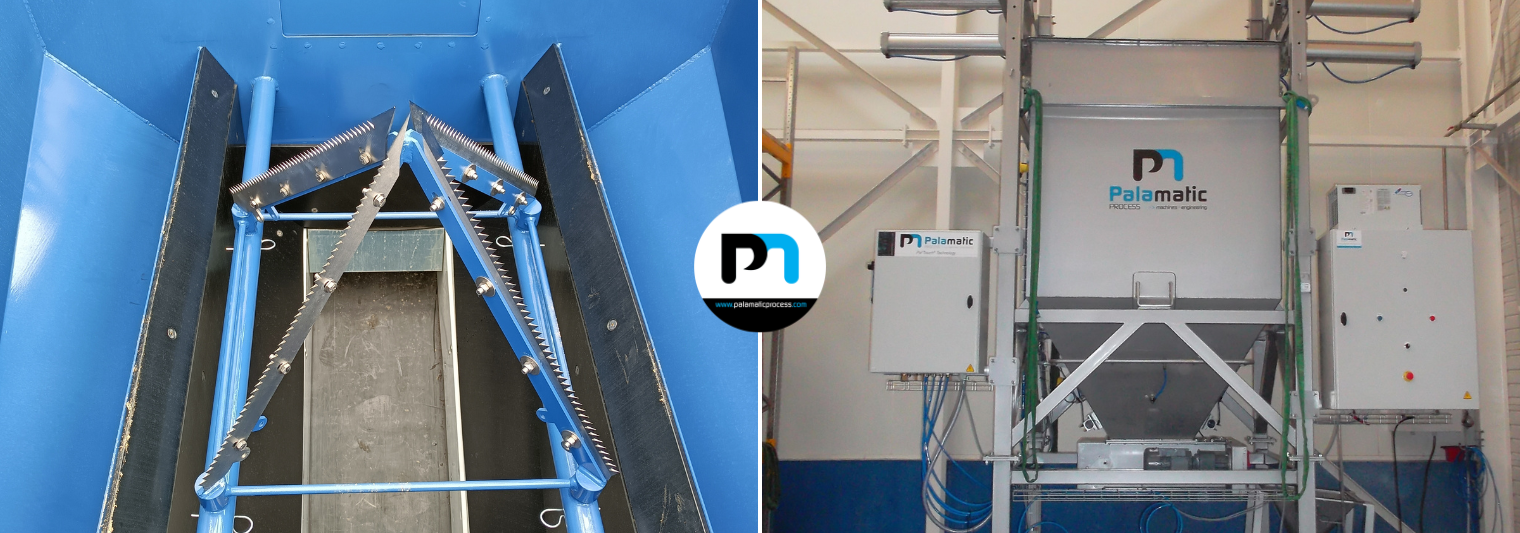

Bigbag-prikker V
Voor bigbags met een vlakke bodem
Bigbag-prikker U
Voor alle soorten bigbags.
Transport via transportband
De transportband voert de bigbags naar het losstation.
Functioneel EasyFlow®EF05-afvoerstation
Compleet station met een opvangrand.
Trémis en elektrische takel
Features
De technische kenmerken
- Geschiktheid voor bigbags: Geschikt voor alle soorten bigbags met een platte bodem en een afvoermanchet
- Afvoersysteem: Bigbag-doorprikkop in V-vorm of U-vorm, afhankelijk van het type bigbag
- Materiaal van de messen: Roestvrij staal van messensmidskwaliteit, speciaal ontworpen voor het slijpen en voor zijn weerstand
- Buffertrechter: Volledige opening met een capaciteit voor een volledige big-bag
- Dichtheid: Geïntegreerde afschermingsrok en ontstoffingsring
- Leegloopsnelheid: Geoptimaliseerd voor continu-bedrijf
Flexibele configuratie van het EasyFlow®-assortiment
De opties van het EasyFlow® -assortiment zijn volledig combineerbaar om aan uw specifieke behoeften te voldoen. Dankzij deze flexibiliteit kunt u een big bag-ledigingsstation op maat configureren.
BIG BAG-OPENING
| Model | EF 0x | EF 1x | EF 2x | EF 3x | EF 4x | EF 5x |
|---|---|---|---|---|---|---|
| Type opening | Ontkoppelingsdoos | Waterdichte aansluitkop | Handschoenkast | Waterdichte aansluitkop + afzuigkast | Handschoenkast + waterdichte aansluitkop | Big Bag-prikpunt |
| Productiecapaciteit (Big Bags/uur) | 10 tot 30 | 10 tot 20 | 10 | 10 tot 20 | 10 | 20 tot 40 |
| Stofafzuiging vereist | 300 m³/u | 160 m³/u | 600 m³/u | 1400 m³/u | 750 m³/u | 1600 m³/u |
| Max. afmetingen (L x B x H) | 1200 x 1200 x 2400 mm | |||||
| Capaciteit | 2 ton | |||||
| Opvangrand | Optie | N.v.t. | Optie | Optie | Optie | Standaard |
| Behuizing (ENCLOSED) | / | / | Optie | Optie | Optie | Optie |
BIG BAG-LADING
| Model | EF x1 | EF x2 | EF x3 |
|---|---|---|---|
| Laden | Elektrische takel | Heftruck | Kraanbrug |
| Constructie | Zelfdragende constructie | Vorkheftruckconstructie | Lage constructie |
VERWERKING LEEGE BB
| Model | EF xx0 | EF xx1 | EF xx2 | EF xx3 | EF xx4 |
|---|---|---|---|---|---|
| Verwerkingstype | Geïntegreerde schroefverdichter | Versnipperaar | Balenpers | Losse schroefverdichter | Geïntegreerde Roll'R met verlengde structuur |
| Beschikbaarheid | x | x | x | n.v.t. | n.v.t. |
Technische gegevens (voorbeeld voor een standaardmodel, aanpasbaar naar behoefte)
- Afmetingen van de constructie: 1 500 x 1 500 x 3 000 mm
- Totaal volume buffertrechter: 1.500 liter
- Hoek van de trechter: 60° voor een optimale doorstroming
- Opvangrand: EPDM
- Aansluiting stofafzuiging: Ø 150 mm, op verzoek aanpasbaar
Dankzij dit modulaire ontwerp en de vele beschikbare opties kan het EF5-ledigingsstation eenvoudig in bestaande productielijnen worden geïntegreerd en garandeert het een optimaal rendement.
Options
Beschikbare opties
-
Massagecilinders
Zorgen voor een soepele doorstroming van lastige producten
-
Klontbreker met messen
Breekt de klonten af en zorgt voor een gelijkmatige dosering.
-
Ingebouwde weegschalen
Nauwkeurige regeling van de materiaalstroom voor de toevoer naar de volgende processtappen
-
Volledige beschrijving van het bovenste gedeelte
Door pneumatische cilinders aangedreven klapdeuren maken het laden en lossen van de bigbag mogelijk
-
ATEX-aanpassing
Speciaal ontworpen voor explosiegevaarlijke omgevingen (zone 21/22)
