Bigbag-leegstation met geavanceerde insluiting
Het bigbag-leegstation met geavanceerde insluiting van Palamatic Process is een innovatieve oplossing die is ontworpen om te voldoen aan de strenge eisen van industrieën die werken met gevaarlijke, giftige, CMR of gevoelige poeders. Het garandeert een veilige lediging, zonder stofemissie en zonder contact tussen de operator en de verwerkte producten.
Uitgerust met een handschoenkast en een afgedichte aansluitkop maakt dit station het mogelijk om big-bags in een gesloten circuit te openen en te ledigen, zonder dat de afscherming wordt doorbroken. Het hermetische koppelingssysteem zorgt voor een perfecte afdichting tijdens het aansluiten, waardoor verspreiding van deeltjes in de werkomgeving wordt voorkomen. Zodra de bigbag is geleegd, kan de operator deze veilig sluiten dankzij de geïntegreerde handschoenen, waardoor direct contact met het product wordt vermeden.
Een set automatische kleppen maakt het mogelijk om de zuigdebieten tussen de handschoenkast en de aansluitkop op een slimme manier te regelen, waardoor de stofinsluiting wordt geoptimaliseerd. Er zijn verschillende opties beschikbaar om het veiligheidsniveau nog verder te verhogen, zoals het vacuüm trekken van de bigbag vóór het loskoppelen of het afzuigen van fijne deeltjes op de afvoermanchet voordat deze hermetisch wordt gesloten.
De laadmethoden voor de bigbag zijn dezelfde als voor de rest van het EasyFlow®-assortiment: elektrische takel, heftruck, rolbrug. De constructies zijn hierop aangepast.
Er kunnen verschillende extra insluitingsopties worden toegevoegd: volledige behuizing van het bovenste deel van het station. Onafhankelijke bigbag-verdichter.
Het station is ontworpen om te voldoen aan de eisen van de farmaceutische, chemische, nucleaire en agrovoedingssector, waar beheersing van de insluiting van cruciaal belang is.
Dankzij het geavanceerde ontwerp garandeert dit station een hoog veiligheidsniveau voor de operators en een perfecte beheersing van de poederstromen, waardoor het een kant-en-klare oplossing biedt voor industrieën die een strenge inkapseling vereisen.
Het model EasyFlow®EF04 is een doorontwikkeling van het model EF3, met een extra niveau van inkapseling. Dit model is niet het ultieme stadium van PALAMATIC-inkapseling. De EF-serie is ook verkrijgbaar in een verlengde versie, waarbij het verdichtingssysteem direct in de afsluitbare afvoerbehuizing is geïntegreerd: modellen EF 100, 200, 300, 400 en EF 500.
-
Hygiëne5
-
Beperking5
Werkwijze
Plaatsing van de big bag
De operator laadt de big bag op het station met behulp van een elektrische takel, een heftruck of een loopkraan, afhankelijk van de opstelling.
De hengsels van de big bag worden aan het hijskruis bevestigd, wat een veilige en stabiele hantering mogelijk maakt.
Het gewicht van de big bag wordt overgenomen door het afzetplatform, zodat de operator veilig kan werken.
De big bag wordt op het afzetplatform neergelaten en de manchet wordt in de afdichtende aansluitkop gestoken. Het klemplatform staat in de opgeheven stand en alleen het gedeelte onder de sluitband wordt ingebracht.
Aansluiting en afdichting
De operator geeft toestemming voor het starten van de ontstoffing.
Vervolgens steekt hij zijn handen in de handschoenen om toegang te krijgen tot de afgedichte aansluitkop.
Hij vergrendelt de manchet door het klemplatform te laten zakken, waardoor volledige insluiting wordt gegarandeerd.
Zodra de klem is vastgezet, blijft alleen de afzuiging op de aansluitkop in stand.
Losmaken en ledigen
De afvoermanschet wordt vastgezet en geleidelijk losgemaakt om een gecontroleerde afvoer van het product mogelijk te maken. De operator hanteert de sluiting met handschoenen aan.
Indien nodig vergemakkelijken massagecilinders de afvoer van samengeperste poeders.
Verwijdering van de lege big bag
Zodra het legen is voltooid, kan de operator de manchet weer hermetisch afsluiten. De afvoermanchet blijft op de kop geklemd, waardoor de insluiting gewaarborgd is. Hij maakt de sluitband op de manchet weer vast.
Het vacuümtrekken van de big bag (optie) kan worden geactiveerd voordat de sluitband wordt vastgemaakt en de manchet wordt losgekoppeld, om restemissies te voorkomen. Dit systeem maakt het ook mogelijk om het volume van de big bag te verminderen. Er moet een automatische klep onder de afdichtende aansluitkop worden geïnstalleerd om een efficiënte afzuiging mogelijk te maken.
Zodra de klemplaat is opgetild, kan met een zuigslang (optie) het deel van de manchet onder de sluitband worden gereinigd voordat deze hermetisch wordt gesloten (zwanenhalslijm).
De operator kan dan zijn handen uit de handschoenen halen en de big bag laten verwijderen (takel, kar…).
De geleegde big bag wordt veilig verwijderd en kan worden samengeperst met behulp van een onafhankelijk perssysteem zoals Roll’R of een schroefpers (optie).
Een afsluitklep (optie) maakt het mogelijk om aan het einde van de campagne het proces af te sluiten van de buitenomgeving. Deze klep sluit het afzetplatform af.
De sterke punten van de apparatuur
- Geoptimaliseerde insluiting: Lekkagevrije handschoenkast, slimme afzuiging voor het hanteren van poeders, optie voor karakterisering van de installatie.
- Geoptimaliseerde ergonomie en veiligheid: Toegang via glazen deur en automatische activering van de stofafzuiging. Vereenvoudigde hantering met klemmen.
- Aanpasbaarheid aan industriële eisen: Aanpasbare belading van de big bag (takel, kar of brug) en maatwerk.
- Efficiënt afvalbeheer: Hermetische afsluiting van de manchet na lediging, optionele onafhankelijke verdichter (schroef of Roll’R).
- Uitbreidbaar systeem voor betere insluiting: Eenvoudige structuur uitbreidbaar naar langere modellen (EF 100 tot 500).
Media
Ontdek onze uitrusting in foto's

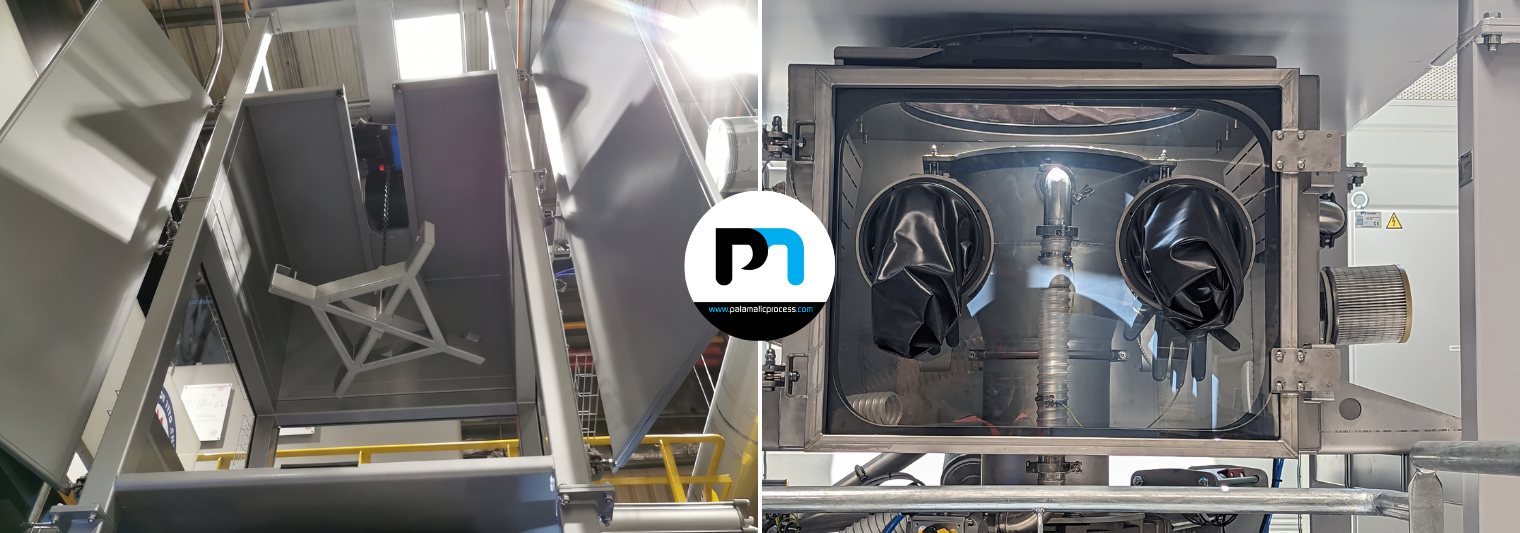

EasyFlow®EF04
Ensemble de la Vidange Big bag EasyFlow®EF04
Hermetisch afsluitbaar koppelingssysteem
Het hermetische koppelingssysteem voorkomt dat deeltjes in de werkomgeving terechtkomen.
Handschoenenkastje
Maakt het mogelijk om Big Bags in een gesloten systeem te openen.
Waterdichte aansluitkop
Voorkomt dat er tijdens het aftappen deeltjes vrijkomen.
EasyFlow®EF04 klaar
De EasyFlow®EF04 is klaar voor gebruik.
Dichtingsschacht
Features
De technische kenmerken
Flexibele configuratie van het EasyFlow®-assortiment
De opties van het EasyFlow®-assortiment zijn volledig combineerbaar om aan uw specifieke behoeften te voldoen. Dankzij deze flexibiliteit kunt u een bigbag-ledigingsstation op maat samenstellen.
OPENING BIG BAG
Optimale insluiting
- Afgedichte aansluitkop met klemplaat.
- Afzuigkast uitgerust met afzuigkappen aan drie zijden.
- Geautomatiseerd stofbeheer op het ontknoopsysteem.
- Optie: Volledige afscherming van het bovenste gedeelte (laadzone boven de afzetplaat). Vleugeldeuren aangestuurd door pneumatische cilinders zorgen voor een veilige be- en ontlading.
- Optie: Ingebouwde ontstoffingsunit voor het station, waardoor een gesloten kringloop mogelijk is met herintroductie van de afgezogen fijne deeltjes in het station.
- Optie: FAbsolute filtratie op de stofafscheider en een Bag-in-bag-out-systeem voor filteronderhoud zonder contact met de vervuilde filters.
| Model | EF 0x | EF 1x | EF 2x | EF 3x | EF 4x | EF 5x |
|---|---|---|---|---|---|---|
| Type opening | Ontkoppelingsdoos | Waterdichte aansluitkop | Handschoenkast | Waterdichte aansluitkop + afzuigkast | Handschoenkast + waterdichte aansluitkop | Prikpunt voor big bags |
| Capaciteit (big bags/uur) | 10 tot 30 | 10 tot 20 | 10 | 10 tot 20 | 10 | 20 tot 40 |
| Stofafzuiging vereist | 300 m³/u | 160 m³/u | 600 m³/u | 1400 m³/u | 750 m³/u | 1600 m³/u |
| Max. afmetingen (L x B x H) | 1200 x 1200 x 2400 mm | |||||
| Capaciteit | 2 ton | |||||
| Opvangrand | Optie | n.v.t. | Optie | Optie | Optie | Standaard |
| Behuizing (ENCLOSED) | / | / | Optie | Optie | Optie | Optie |
CHARGEMENT BIG BAG
Sécurité & Ergonomie
- Plateau de dépose pour reprise de la charge et travail en sécurité.
- Accès zone de vidange via une porte vitrée sécurisée.
- Options disponibles : Tirage au vide du big-bag, flexible d’aspiration pour nettoyage final.
| Modèle | EF x1 | EF x2 | EF x3 |
|---|---|---|---|
| Chargement | Palan Electrique | Chariot Elevateur | Pont Roulant |
| Structure | Structure Autoportée | Structure Chariot | Structure Basse |
Compatibilité & Adaptabilité
- Chargement du big bag par palan, chariot élévateur ou pont roulant
- Croix de manutention adaptée au dispositif de chargement. Croix de manutention 5 points : permet de fixer la sache interne des big bags. Un crochet central peut être implanté afin de manipuler les big bags une anse (Pour tous les 3 types de chargements)
- Structures adaptées au système de chargement : autoporté (palan), structure ajustable (chariot), structure basse (pont roulant)
- Options process : vérins de massage, vanne d’étranglement, vanne guillotine d’isolement,, pesage intégré.
VERWERKING LEEGE BB
| Model | EF xx0 | EF xx1 | EF xx2 | EF xx3 | EF xx4 |
|---|---|---|---|---|---|
| Verwerkingstype | Geïntegreerde schroefverdichter | Versnipperaar | Balenpers | Losse schroefverdichter | Geïntegreerde Roll'R met verlengde structuur |
| Beschikbaarheid | x | x | x | n.v.t. | n.v.t. |
Afvalbeheer & Naleving
- Hermetische afsluiting van de manchet na lediging.
- Optie onafhankelijke verdichter: Roll’R of schroefverdichter voor volumevermindering.
Veiligheid en conformiteit
- Inperkingsklasse voor giftige poeders en CMR-stoffen.
- ATEX-conformiteit bij installatie in een explosiegevaarlijke zone.
- Materialen die voldoen aan de farmaceutische en chemische eisen.
Options
Beschikbare opties
-
Volledige behuizing van het bovenste gedeelte
Afscherming van het bovenste gedeelte om verspreiding van fijne deeltjes te voorkomen
-
Smoorklep
Om de zuigkracht tussen het handschoenkastje en de aansluitkop te regelen.
-
Absolute filtratie
Absolute filtratie en Bag-in-Bag-out-systeem
-
Zelfstandige verdichter
Roll'R of schroefpers voor het verkleinen van lege big bags.
-
ATEX-conformiteit
Bij installatie in een explosiegevaarlijke zone
