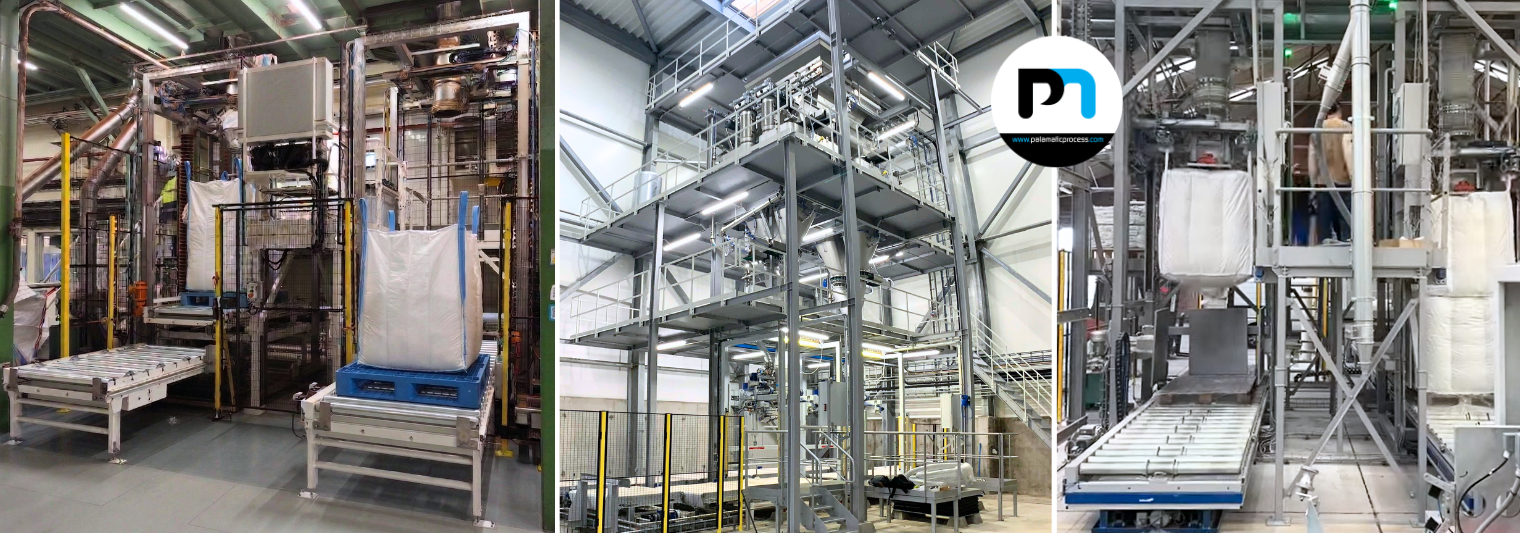

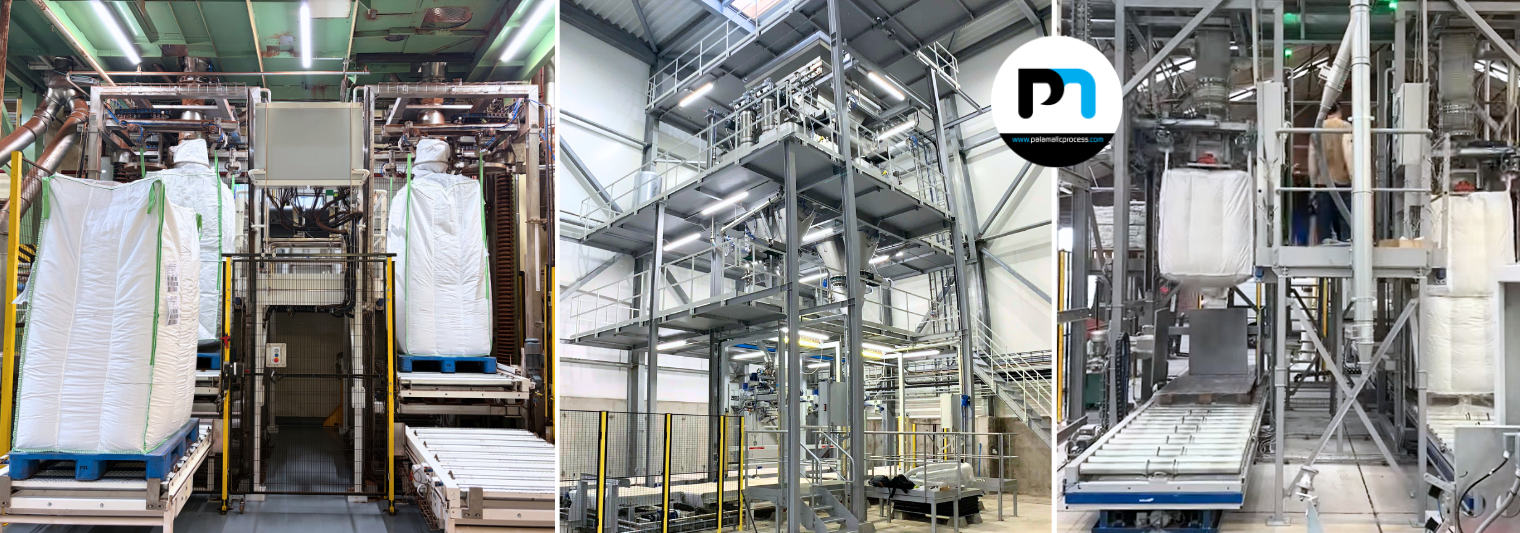

Big bag verwerking - Automatische verpakking in brutoweging
De complete oplossing voor het automatisch conditioneren van big bags met een brutogewicht. Dit FlowMatic® 04-model is ontworpen voor continu gebruik bij hoge debieten van 20 - 40 bigbags per uur.
De FlowMatic®04 bigbagvulmachine is voorzien van een opblaasbare sluiting en een in hoogte verstelbare structuur. De handmatig instelbare structuur maakt het mogelijk om bigbags van verschillende hoogtes te verpakken, afhankelijk van de dichtheid van de bulkmaterialen.
-
Automatisering5
-
Cadans3
-
Congestie3
Werkwijze:
1. Automatische toevoer van lege pallets via een transportband
2. Installatie van de grote zak op het tankstation
3. De grote zakuitloop is verbonden met de opblaasbare afdichting voor stofbeheersing en stabiliteit.
4. Spanning en hoogteverstelling van de bigbag door middel van een pneumatische cilinder
5. Inflatie van de grote zak voor het voorvormen en efficiënt vullen
6. Omschakeling van het opblaassysteem naar de stofafzuiging
7. Het vullen van hoge tarieven begint
8. Big Bag wordt geleidelijk aan op de pallet neergelaten. De bodem van de big bag wordt gevormd om de stabiliteit voor de behandeling te bevorderen.
9. De triltafel werkt met tussenpozen tijdens het vullen om het materiaal te verdichten en te ontluchten.
10. Het systeem voor het beheer van het brutogewicht werkt met een lage snelheidsschakelaar om de einddosering aan te passen.
11. Einde van het vullen: verlaging van de vulkop, deflatie van de afdichting en automatische verwijdering van de big bag-lussen
12. Automatische verwijdering van de big bag naar de opslagruimte door een big bag transportband
Automatische bruto weging en bulkzakvulling
De complete oplossing voor het automatisch conditioneren van big bags, FIBC's, superzakken, jumbozakken en bulkzakken bij bruto weegwerkzaamheden. Dit model is ontworpen voor continu gebruik bij hoge debieten van 20 - 40 bigbags per uur.
De geautomatiseerde bigbagvulling FlowMatic® 04 integreert alle noodzakelijke opties voor het verpakken van bigbags met een minimale tussenkomst van de operator: opblaasbare sluiting voor stofvrije werking, bigbag ophangdek met pneumatische cilinderhoogteverstelling, ventilator voor het voorvormen van bigbags, wegen en doseren van bigbags, optionele commerciële weegcellen, triltafel voor het verdichten van pallets, palletontstapelaar, bandtransporteur, enz.
De sterke punten van de apparatuur
- Transportband en bufferopslag om hoge tarieven te bereiken
- Automatisch doseren en wegen
- Automatisch verwijderen van big bag lussen
- Palletontstapelaar met een capaciteit van 15 multi-formaat
Media
Ontdek onze apparatuur in video's
Big bag filling station - Flowmatic® 04
Station de remplissage big bag - Flowmatic 04 en 3D
Gamme de station remplisseuse big bag - FlowMatic
Remplissage big bags FlowMatic 04
Big bag filler - Flowmatic® 04
Ontdek onze uitrusting in foto's
Big bag verpakking
Laden van tabakstof in big bag.
Automatische conditionering met bruto weging
FlowMatic® 04: automatische verpakkingslijn van ureum in big bags: doseren, verpakken en transporteren.
Big bag vullijn
Volledige industriële lijn in de diervoedersector.
Industriële productielijn voor het vullen van big bags
Bandtransporteur op een verpakkingslijn voor big bags suiker.
Verpakkingsstation voor het vullen van big bags
Automatische big bag vullijn voor witte suiker verpakking.
Palletontstapelaar
De palletontstapelaar wordt gebruikt om het vulstation voor big bags te automatiseren.
De roltransportband van de big bagverwijdering op vezelvulstation
Afvoer van zetmeel in vrachtwagens voor automatische verpakking van big bags in de Atex-zone.
Vulsysteem voor bulk bag Palamatic Process
Hygiënisch big bag verpakkingsstation voor de bereiding van melkpoeder voor zuigelingen.
Uitgang fibc automatische lijn na het vullen systeem
Verpakkingsstation voor de behandeling van voedselzetmeel.
Big bags vullen FlowMatic® 04
FlowMatic® 04: automatische afvullijn voor ureum en meststoffen in big bags: doseren, verpakken en transporteren.
Gecontroleerd big bag vulsysteem
Cabine voor FIBC flowMatic® 04 loseenheid.
Bulkzak grondstoffentoepassingen het voeden vultrechter
Palamatic Process heeft een hoge snelheid big bag verpakkingslijn ontwikkeld met maximale hygiëne. Het doel van het proces is om het bulkmateriaal, dat van de vrachtwagen naar de buffertrechter wordt gevoerd, te conditioneren in big bags.
Automatische lijn verwerking big bag vullen
De big bags suiker worden verplaatst door middel van een rollenbaan.
Transportband op bulkzaklader
De big bag wordt aan de structuur bevestigd door middel van automatische pneumatische haken die de big bag vasthouden wanneer deze wordt gevuld en automatisch loslaten na het vullen.
Vulkop op FlowMatic® 04
Het FlowMatic® 04 big bag vulsysteem integreert alle opties die nodig zijn voor conditionering met een minimum aan menselijke tussenkomst.
Bulkzak verpakkingslijn
De automatische afvoer van de big bag naar de opslagruimte geschiedt via een rollenbaan.
Hoog tarief en ergonomisch big bag vulstation
De FlowMatic® 04 vulmachine is ontworpen voor continu gebruik bij hoge doorstroomsnelheden.
Bulk bagvuller
De big bag is al opgeblazen om het vullen te vergemakkelijken.
Suikerverpakking in big bags
De suiker wordt in big bags geconditioneerd.
Big bags vullen
De big bags suiker worden automatisch verpakt en bruto gewogen.
Vuluitrusting voor big bags
Vullen van big bags met witte mineralen, talk en carbonaten onder silo.
Bulkzakconditioner onder schroeftransporteur
De mechanische transportschroef voedt het vulstation voor big bags.
Big bag vullen met suiker
Industriële lijn voor poeder- en big bag handling.
Behandeling van bulkgoederen
Kruiden conditioneringslijn in big bags met open mond.
Geautomatiseerde lijn voor het vullen van big bags
De toevoer van lege pallets gebeurt automatisch.
Bulkzak ingeperkt vullen
Het bedieningsplatform vergemakkelijkt de toegang tot het bovenste gedeelte van de vulmachine om de vulmond voor big bags te sluiten.
Big bag vullen met schakelkast
Automatisering van de Pal'Touch® lijn voor het verpakken van suiker in big bags.
Bulkzak vullijn
Industriële productielijn voor het vullen van big bags met suiker.
Big bag vullen op pallet
De depalletiser wordt gebruikt om de lijn voor het conditioneren van big bag te automatiseren.
Snelheidscontrole big bag vullen
De vulsnelheid van het poeder in de big bag wordt geregeld.
Big bags het vullen automatische proceslijn
Vullen van big bags met zaden via een invoertrechter.
Plaatsing van de big bag op het station
De big bag wordt door de operator op de vorken geplaatst en de manchet wordt op de vulkop van het suikerconditioneringsstation geplaatst.
Verpakkingsmachine
Het verwijderen van de volle big bag naar de opslagruimte gebeurt automatisch.
Procestrechter
De industriële voorraadtrechter voorziet het big bag vulstation van ijzersulfaat.
Big bag vullende productielijn
Oplossingen voor opslag van bulkgoederen in Palamatic Process big bag: Pal'Pack®.
Big bag vullen onder schroeftransporteur
Automatische verpakkingslijn voor FlowMatic® 04 big bags voor zaadconditionering.
Big bag vullen grondstoffen behandeling Palamatic Process
Automatische verpakkingslijn voor FlowMatic® 04 ureum big bags: doseren, verpakken en transporteren van meststoffen.
Vulkop FlowMatic® 04
De draaibare kop maakt een ergonomische plaatsing van de big bag op het big bag vulstation mogelijk.
FlowMatic® 04 - Big bag verpakking
Verpakken van tabakstof in big bags.
Big bag naaien na het vullen
Geautomatiseerde big bag conditioneringslijn met automatische verwijdering van de big bag naar de opslagruimte.
Bulk bag vullen
Toevoer hopper op big bag conditioner.
Automatische proceslijn - Bulk bag vullen
Dosering en weging van de big bag conditioner: automatisering en ergonomie van het werkstation.
Palletontstapelaar
De gestapelde pallets worden in het magazijn opgeslagen en vervolgens via een gemotoriseerde transportband één voor één naar het vulstation voor big bags gevoerd.
Palletontstapelaar
De palletontstapelaar wordt gebruikt om het vulstation voor big bags te automatiseren.
Big bag verpakking bulk solide
De roterende kop op het vulstation voor big bag verbetert de ergonomie van het werkstation.
Vullen van hoofd
Smaakveredelingslijn met screening stroomopwaarts van het proces.
Automatische vrijlating
De automatische ontgrendeling van de handvatten van de big bag vergemakkelijkt de ergonomie en verbetert de vulsnelheid.
Bulk bag vullen
Het lossen van zetmeel in vrachtwagens voor het automatisch vullen van big bags in de Atex-zone.
Vullen van hoofd
Roterende kop op big bags vulstation op compounding lijn voor de chemische industrie.
Cocoa powder big bag filling
De extractie van cacaopoeder uit de buffertrechter voor het overbrengen ervan naar een bestaand big bag-verpakkingsstation.
Het transport wordt uitgevoerd door een aeromechanische transportband.
Big bag vulsysteem in de voedingsindustrie
Het cacaopoeder wordt via een mechanische transportband van de buffertrechter naar de "big bag"-kneuzer getransporteerd. De massastroom bedraagt 2.500 kg/u. voor bulkmateriaal met een dichtheid van 0,65 kg/l.
Vulsysteem voor big bags FlowMatic® 04
Vulstation voor big bag met roterende kop om het laden en lossen van de big bags te vergemakkelijken.
Transportband voor big bag - FlowMatic® 04
Met deze installatie kan het eindproduct uit de bestaande silo worden gehaald via een transportschroef (zonder tussenniveau om de Atex-risico's zoveel mogelijk te beperken) om het naar het big bag-vulstation te brengen.
Big bag verpakking - FlowMatic® 04
Om aan de eisen van deze klant te voldoen, heeft Palamatic Process een hoog debiet continu big bag vulmodel ontworpen, genaamd FlowMatic® 04, met doorvoersnelheden tot 40 big bags per uur.
Roterende kop
De vulkop is ontworpen met een dubbele mantel om het volume in evenwicht te houden en is aangesloten op het stofopvangsysteem om stofemissie in de atmosfeer te voorkomen. Ten slotte vergemakkelijkt het draaisysteem van de haakkop de bevestiging van de handvatten van de big bag, waardoor de operator minder handelingen hoeft te verrichten en de ergonomie van zijn werkplek wordt geoptimaliseerd.
Maïszaden laden
Automatische big bag verpakkingslijn voor maïszaden FlowMatic® 04.
Verpakkingslijn voor maïszaad in big bags
De verpakkingslijn voor big bags is uitgerust met een buffertrechter en een rollenbaan om de verwerking van big bags te vergemakkelijken.
Transportband voor pallets
De transportband voeden met lege pallets om de pallets één voor één te verdelen.
Proceslijn voor het laden van big bags
Big bags lader geplaatst aan de uitlaat van een pneumatische transfercyclofilter met vacuümpomp.
Features
De technische kenmerken
| Beoordeel | 20 tot 30 big bags/u. |
|---|---|
| Capaciteit | 2 ton/big bag |
| Materialen voor de productie | Gelakt staal, 304L roestvrij staal |
| Geïnstalleerd vermogen | 8.7 kW |
| Persluchtverbruik | 6.8 Nm³/u. |
| Stofverwijderingssnelheid | 300 m³/u. |
Eindigt raakt: RAL 9006, microgestraald, elektrolytisch gepolijst
Gemiddeld stroomverbruik: 1,1 kW
Bedrijfsdruk: 6 bar
Ingang 4-20 mA: 1
Digitale ingang: 14
Digitale uitgang: 13
Nauwkeurigheid van de weegketen: ± 500 gram
Maximale afmetingen van big bags: 1.200 (l) x 1.200 (L) x 2.400 (H) mm
U-vormige vorken: laat het verwijderen van de grote zak door de lussen toe (optioneel)
Apparatuur geïntegreerd in het FlowMatic® 04-model:
- Draagstructuur: de structuur is handmatig in hoogte verstelbaar voor alle soorten big bags
- Automatische verwijdering van big bags: vier scharnierende haken zijn geïnstalleerd op het ontvangstdek van de big bag. De pneumatische cilinder, die door de automaat wordt bediend, regelt het kantelen van de haak aan het einde van het doseerproces.
- Opblaasbare seal: de opblaasbare seal zorgt voor een strakke verbinding tussen de vulkop en de big bag tijdens het vullen.
- Vulkop: de vulkop is ontworpen in een dubbele behuizing voor het uitbalanceren van het volume. De geladen lucht wordt afgevoerd via de ontgassingslijn die kan worden aangesloten op het ontstoffingsnetwerk.
- Spanningscilinder: de pneumatische cilinder bevindt zich op het dek van de ophangvorken. Deze laat toe om het systeem voor de bevestiging van de handvatten van de big bag op ergonomische hoogte te brengen, om zich aan te passen aan de verschillende big bag hoogtes en om een optimale vorm te geven aan de big bag dankzij de permanente spanning tijdens de hele conditioneringsfase. De big bag is perfect gevuld zonder enig risico op zakkenrollen en kan veilig worden gehanteerd, zonder enig risico op omvallen.
- Pre-inflatie ventilator: geïmplanteerd op het station, de ventilator zorgt voor de vormgeving van de big bag uitgerust met een interne zak om het vullen ervan te vergemakkelijken. Een by-pass ventiel maakt het mogelijk om de fijne deeltjes die door de dubbelwandige buis worden opgevangen tijdens de conditioneringsfase te ontgassen.
- Triltafel: de verdichtingstafel maakt het mogelijk om moeilijke producten te ontluchten en zorgt voor een optimale vulling van big bags. De triltafel is uitgerust met twee vibrerende motoren met instelbare intensiteit.
- Palletontstapelaar: de ontstapelaar zorgt via een gemotoriseerde rollenbaan voor de aanvoer van de pallets naar het verpakkingsstation. De door de ontstapelaar ondersteunde palletafmetingen zijn flexibel.
- Rollenbaan: een serie gemotoriseerde rollenbanen zorgt voor de aanvoer van lege pallets naar het bigbag-verpakkingsstation. Ze zijn uitgerust met positioneringssensoren om te zorgen voor een bufferopslag van big bags aan de uitgang van het station.
Options
Beschikbare opties
-
Mat leggen
Een mattenlegstation bevindt zich tussen de palletontstapelaar en de big bag-vuller. Het maakt de automatische plaatsing van een mat (karton of PE-folie) op de lege pallet mogelijk, vóór het vullen van de big bag. Deze positie is een essentiële aanvulling voor een maximale insluiting van de big bag die voldoet aan de kwaliteitsnormen van vele industrieën.
-
Dekking
Aan de uitgang van het big bag-verpakkingsstation zorgt een automatische wikkelmachine ervoor dat de big bag uiteindelijk op de pallet wordt geplaatst.
De big bag wordt aangevoerd door een gemotoriseerde transportband. -
Transportband voor big bags
Big bags transportband
Gemechaniseerde rollenbanen:
De container automatisch aanvoeren of transporteren:
- Pallet
- Bag
- Big bag
- Container
-
Roterende kop
Systeem dat de ergonomische uitvoering van de lege big bag mogelijk maakt. Ontworpen met behulp van een hoogvast lager, kan de operator door een eenvoudige rotatie (+ 180°/-180°) van het bevestigingssysteem de 4 handvatten van de big bag vanaf zijn werkplek positioneren.
De automatische ontgrendeling van de handvatten, zodra de big bag gevuld is, vervolledigt het systeem en maakt het tot een bijzonder geschikt toestel voor hoge verpakkingssnelheden.
In de gesloten eenheid is de voorblaasventilator ingebouwd, waardoor het apparaat kan worden gebruikt in moeilijke omgevingen waar ook strenge hygiënische voorschriften gelden.
-
Aardingsklem
Massavlechtwerk rust het hele station uit. Een snelkoppelingspunt maakt het mogelijk de big bags te aarden en zo een equipotentiaalverbinding van het geheel te bereiken.
Case studies
Verwezenlijkingen met deze apparatuur
Meststoffen - Ureum
Verwerkt poeder: ureum Meststoffen - Ureum Bedrijf gevestigd in Vietnam, leider in de productie van meststoffen.Chemie
-
Suikerverpakking
Verwerkt poeder: witte suiker - Suikerverpakking - Het FlowMatic© 04 vulstation voor bulkzakken maakt het mogelijk om alle soorten poeders stofdicht te verpakken, de stofuitstoot te beperken en de...Voedings- en diervoederindustrie
-
Zaadconditionering
Verwerkt poeder: behandelde maïszaden - Zaadconditionering - Deze Multinational, een speler op de wereldzaadmarkt, wil een faciliteit in Brazilië voor het automatisch verpakken van maïszaden in big...Chemie
-
Lading van ingrediënten voor de productie van drank
Verwerkte materialen: citroenzuur, kaliumsorbaat, natriumbenzoaat... - Lading van ingrediënten voor de productie van drank - Deze installatie betreft een nieuwe productielijn in een nieuw gebouw van...Voedings- en diervoederindustrie
-
Geraffineerde suikertransporten
Verwerkt materiaal: geraffineerde suiker - Geraffineerde suikertransporten - Installatie ter plaatse van ompakkingsinstallaties voor het overbrengen van suiker die is opgeslagen in transportcontainers...Voedings- en diervoederindustrie
-
Geautomatiseerd big bag vulsysteem
Behandeld poeder: spodumeen - Big bag vullen voor de productie van lithiumbatterijen - Geautomatiseerde oplossing met minimale tussenkomst van de operator.Mineralenindustrie en bouwsector
-
Productie van polyethyleenvlokken
Verwerkt poeder: polyethyleen - Productie van polyethyleen met lage dichtheid - Petrochemisch bedrijf: Installatie van 2 verpakkingslijnen voor big bags.Chemie
-
Lossen van wagons
Verwerkte poeders: tapiocazetmeel, aardappelzetmeel, maïszetmeel - Lossen van wagens - Poederrevisie lijn.Voedings- en diervoederindustrie
