SackBot série 100, dépalettisation robotisée avec découpe et vidange de sac

  • Essai
  • Plan d'accès
    Description

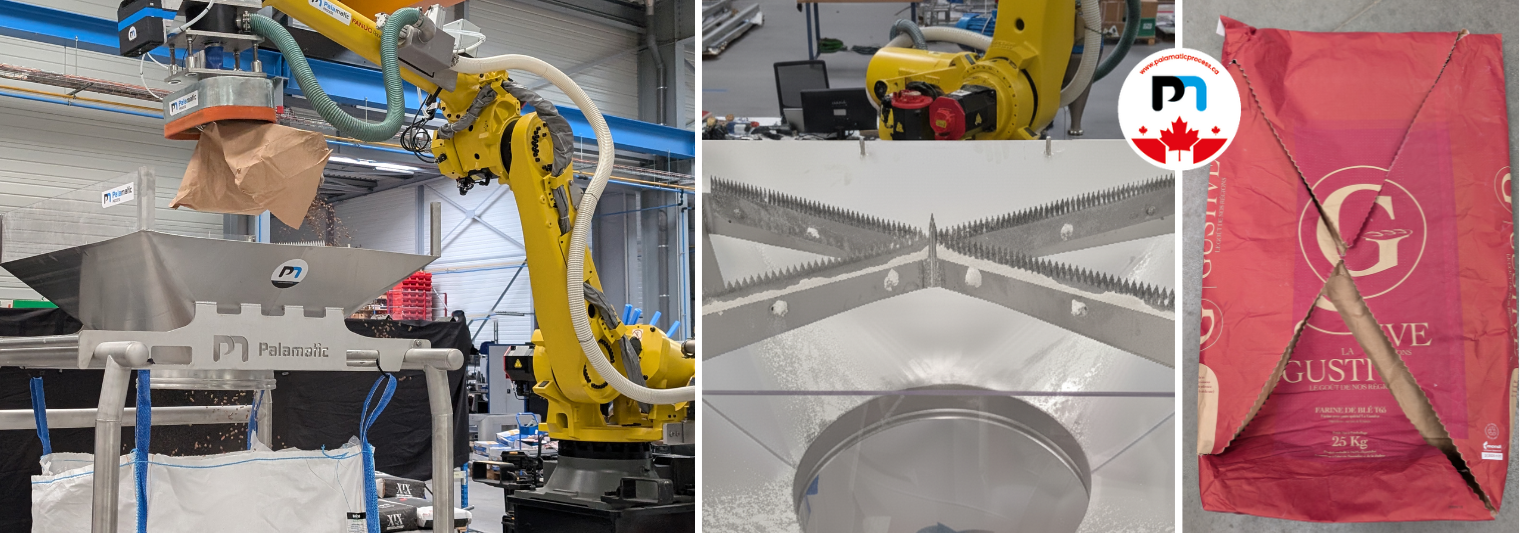

    Header Sackbot SB100-CA

    Le SackBot série 100 pour la vidange de sacs, la précision, la propreté et la sécurité au service de votre productivité.

    La gamme SackBot propose des solutions robotisées de préhension des sacs par le vide, ou par des griffes, en vue des les alimenter des trémies de craquage, pour alimenter vos process.

    La gamme SackBot série 100, regroupant les modèles SackBot 100 cut X, SackBot 100 cut F, SackBot 100 cut R et SackBot 100 cut M, a été pensée pour répondre aux défis modernes de la manipulation et de la vidange de sacs dans les environnements industriels les plus exigeants.

    Qu’il s’agisse de gérer des poudres fines, des produits granulaires ou des matières complexes, les robots SackBot série 100 se démarquent par leur précision, leur efficacité et leur capacité à s’intégrer harmonieusement dans des chaînes de production variées.

    Du traitement des granulés plastiques aux poudres fines et difficiles, chaque modèle apporte une réponse adaptée aux besoins spécifiques des industriels, permettant d’améliorer la productivité, de réduire les risques pour les opérateurs et d’assurer une continuité optimale des flux de production.



    • Automatisation
      5
    • Hygiène
      5
    • Cadence
      4

    Le SackBot série 100, une solution robotisée au service de vos performances industrielles

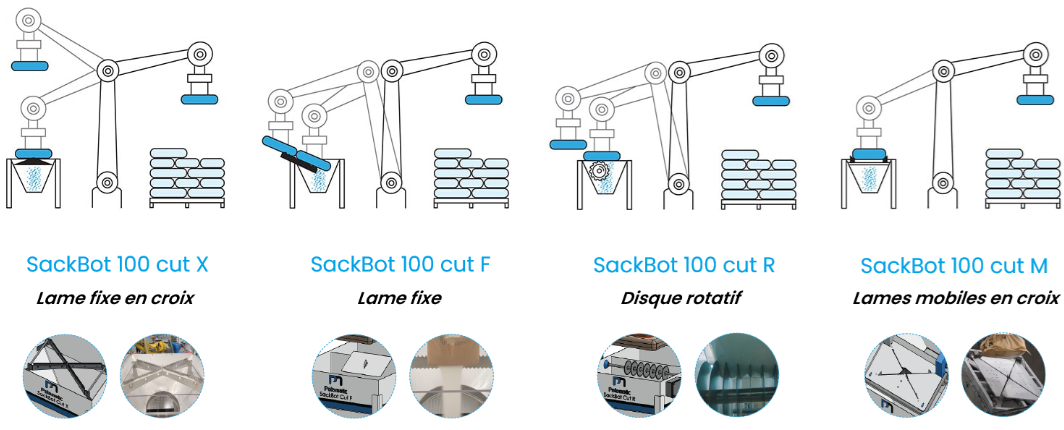

    Gamme SackBot100





    Une gamme complète de robots pour des besoins variés

    Conçu pour traiter les poudres les plus complexes et les sacs de natures variées, ce robot intègre une technologie de découpe et de vidange qui garantit des résultats constants et irréprochables.

    La série 100 propose 4 modèles de coupe différents en fonction de vos contraintes :

    • Série Cut X : Lames de coupe fixe en croix - idéal pour les produits granulés
    • Série Cut F : Lames de coupe fixe simple - idéal pour les produits sensibles à écoulement facile
    • Série Cut R : Lames de coupe à disques rotatifs - idéal pour les matières de sacs difficiles
    • Série Cut M : Lames de coupe mobiles sur unités de guidage - idéal pour maximiser la découpe du sac et réduire des zones de rétention

    Grâce à ses différents systèmes de coupe, le SackBot 100 est capable de manipuler une grande variété de sacs et de poudres, même celles présentant des propriétés hygroscopiques ou compactes.



    Sackbot série 100

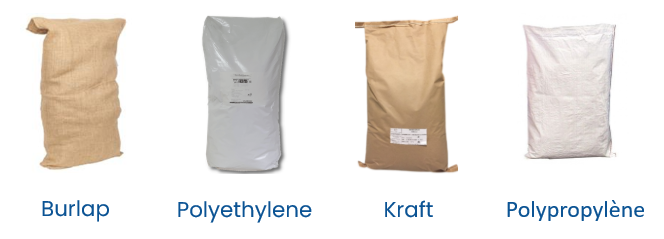

    Une large gamme de sacs compatibles

    Munie de griffes, la tête de préhension du SackBot peut prendre en charge les sacs en toile de jute, en effet , leur préhension par le vide n’est pas possible :

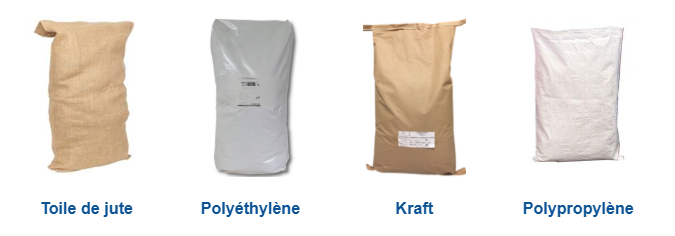

    Sacs compatibles Sackbot100

    Les robots intègrent des systèmes de préhension adaptés aux besoins diversifiés des lignes de production.

    Déclinaisons Mode de détection des palettes Applications associées
    A


    Plan de palettisation

    Plan de palettisation Sackbot 100

    Configurations stables

    Configuration Stables Sacbot100
    B


    Caméra - Vision 3D

    Caméra Vision 3D Sackbot100

    Configuration aléatoire

    Configuration aléatoires Sackbot100

    Système A :

    • Travail autonome grâce à des plans de palettisation préprogrammés.
    • Envergure stratégique pour manipuler jusqu’à 4 palettes différentes.


    Système B :
    Technologie de vision 3D pour une détection précise des sacs sur les palettes, meme sur des couches irrégulières réduisant les erreurs et augmentant la qualité des opérations.

    Système de vision 3D, une solution adaptée à tous vos besoins

    Les robots de la gamme SackBot 100 et SackBot 200 sont dotés d’un système intelligent de vision 3D qui analysent la couche de sacs de vos palettes en temps réel.

    Avantages de la solution vision 3D :

    • Détection de la position exacte des sacs
    • Prise efficace des sacs même dans des dispositions irrégulières
    • Plus de 100 critères de sélection possibles pour identification des sacs (couleurs, dessins, formes 3D, profondeur, ect…)
    • Système capable d'identifier des sacs de marque différentes et sélectionner uniquement les sacs désirés
    • Analyse 2D du sac possible avec des critères discriminants, pour orientation du sac toujours dans le bon sens → ex : alimentation MiniSlit (cf Série SackBot 200)

    Les bénéfices clients avec le SackBot série 100

    Des opérateurs préservés

    En prenant en charge les sacs de manière automatique, sackbot permet l’élimination des risques TMS liés à la manutention manuelle des sacs par les opérateurs.

    Des coûts opérationnels réduits

    En automatisant les tâches répétitives, le SackBot série 100 minimise les risques d’erreurs humaines, réduisant ainsi les coûts liés à la maintenance et à la sécurité tout en augmentant la rentabilité globale. Son système de vision 3D performant permet de s’adapter à tous types de situations.

    Une solution flexible pour des environnements complexes

    Le SackBot série 100 est capable de manipuler une grande variété de sacs et de poudres, même celles qui présentent des propriétés difficiles. Muni de plusieurs systèmes de coupe, sa polyvalence garantit une adaptation facile à vos besoins, quel que soit votre secteur.

    Conformité et hygiène garanties

    SackBot peut être muni d’un système intégré de dépoussiérage. Avec sa conception hygiénique, il assure un environnement de travail propre, sûr et conforme aux réglementations internationales.

    Augmentation de la productivité

    Avec le SackBot série 100, vos équipes peuvent traiter une grande variété de sacs et de poudres sans interruption. Ce gain d’efficacité se traduit par une réduction des temps d’arrêt et une augmentation significative des cadences de production.

    Options disponibles

    Trémie confinée pour produits pulvérulents Machine à enlever le film étirable Axe linéaire
    Tremie confinee Sackbot100
    Machine a enlever film etirable Sackbot100
    Axe lineaire Sackbot100
    Permet d'éviter la diffusion de poussière.
    Connection possible à une centrale de dépoussiérage.

    Permet de retirer de manière automatique
    le film étirable de vos palettes.

    Permet le déplacement du robot sur un axe supplémentaire, jusqu'à 12m.



    Partager la page

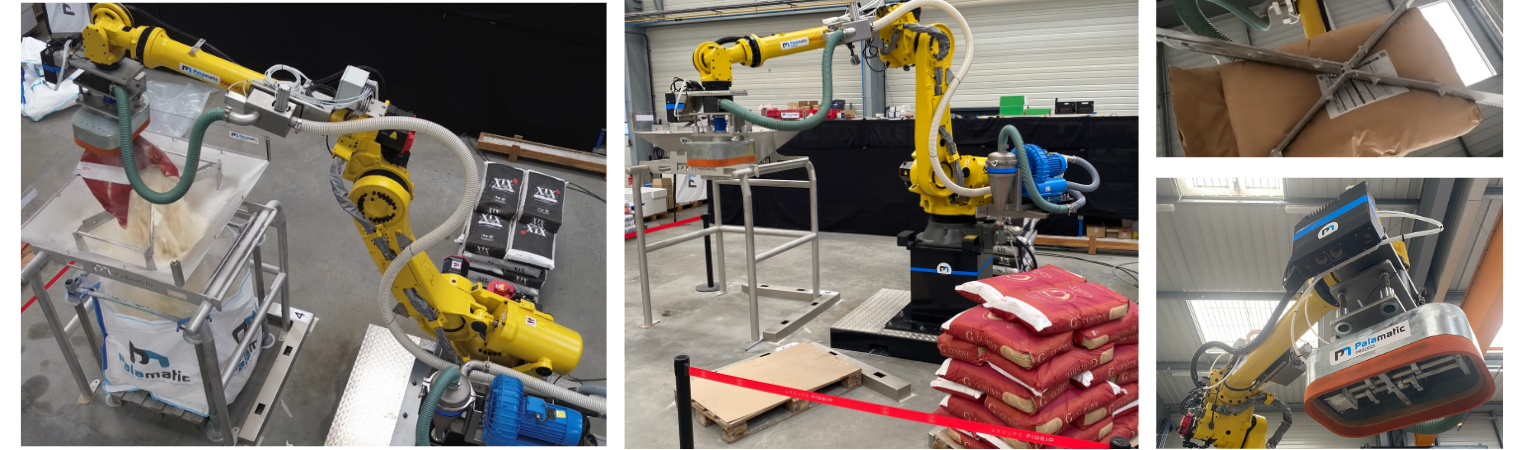

    Découvrir nos équipements en photos

    Sackbot SB100

    Trémie de découpe - Lame en croix

    L'unité de manutention automatique des sacs permet le prélèvement robotisé des sacs sur une palette et leur vidange dans une trémie de réception.

    Sackbot SB200

    Unité de préhension des sacs sous vide

    Unité de préhension de sacs sous vide équipée de :

    • Ventouse rectangulaire
    • Pince pneumatique
    • Pompe à vide à canal latéral - 3,3 kW
    • Filtre de sécurité et soupape de sûreté
    • Jeu de tuyaux
    Sackbot SB100 - Unité de craquage des sacs

    Unité de craquage des sacs

    Pointe statique utilisée pour l'ouverture automatique des sacs par gravité et poids.
    Pas d’intervention humaine nécessaire.

    Spécifications techniques :

    • Lame de coupe amovible pour l'entretien ou le nettoyage
    • Monté directement au-dessus de l'entrée de la trémie tampon
    Fanuc iRvision 3D sensor

    Bras robotisé

    Bras robotisé FANUC R-2000iC/125L et son unité de contrôle

    SackBot SB100

    Unité de dépalettisation et de vidange automatique des sacs - SackBot 100®

    L'unité est dotée des fonctions suivantes :

    • Prélèvement des sacs sur un emplacement de palette
    • Détection automatique de la couche supérieure du sac sur la palette
    • Prélèvement d'un sac à l'aide d'une pince à vide
    • Transfert de chaque sac vers un système de lames fixes pour une ouverture automatique
    • Déchargement par gravité du produit dans une trémie tampon
    Paramétrage de critères de reconnaissance de sacs

    Paramétrage de critères de reconnaissance de sacs

    Trémie de craquage

    Trémie de craquage

    Vue d’ensemble robot + trémie de craquage

    Vue d’ensemble robot + trémie de craquage

    Ventouse de préhension avec système de vision 3D

    Ventouse de préhension avec système de vision 3D

    Sacs craqués avec lames de coupe en croix

    Sacs craqués avec lames de coupe en croix

    Analyse 3D et 2D de sacs de différentes marques

    Analyse 3D et 2D de sacs de différentes marques

    Alimentation d’une trémie de craquage confinée

    Alimentation d’une trémie de craquage confinée

    Craquage de sacs de granulés

    Craquage de sacs de granulés

    Craquage de sacs de farine

    Craquage de sacs de farine

    Lame de coupe en croix vue du dessous

    Lame de coupe en croix vue du dessous

    Lame de coupe en croix vue du dessous face 2

    Lame de coupe en croix vue du dessous

    Vue générale

    Vue générale

    Détails techniques et applications

    Détails techniques du SackBot 100

    • Bras robotisé, hauteur maximum de 3100mm et poids de 1700kg.
    • Tête de préhension munie d’une ventouse pour une manipulation fiable des sacs.
    • Disposée de griffes pour la gestion des sacs vides et la manipulation des sacs difficiles.
    • Pompe à vide à canal latéral, filtre de sécurité et soupape de sureté.
    • Trémie de craquage avec 4 systèmes de coupe compatibles Enceinte de sécurité.
    Modèle SackBot Cut X SackBot Cut F SackBot Cut R SackBot Cut M
    Types de produits Granulés plastiques, sable, produits congelés IQF Produit à écoulement facile, fragiles Tous types de poudres Produits difficiles : poudre de lait, farine
    Types de sacs Sacs plastiques kraft monocouche Sacs plastiques kraft monocouche Sacs difficiles : tissés sache interne Sacs plastiques, kraft monocouche
    Cadence théorique 5 à 6 sacs/min. 5 à 6 sacs/min. 5 à 6 sacs/min. 5 à 6 sacs/min.
    Outils d'ouverture des sacs Lames fixes en croix Lame fixe simple Lame à disques rotatifs Lames mobiles positionnées en croix et actionnées par des unités de guidage
    Avantages Facilité de nettoyage grâce à un système fixe - Facilité de nettoyage
    - Facilité de démontage des lames
    - Découpe propre et précise
    Efficacité de la découpe pour tous types de sacs Découpe sur toute sa surface, permet de réduire les zones de rétention et ainsi optimiser sa vidange
    Inconvénients N'accepte pas tous les types de sacs N'accepte pas tous les types de sacs Faible cadence par rapport aux autres modèles. Faible cadence par rapport aux autres modèles

    Configurations possibles

    Robot sur socle fixe sans vision 3D Robot socle mobile sans vision 3D
    Robot sur socle fixe sans vision 3D Sackbot100

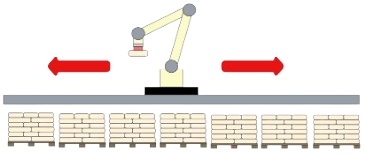

    Robot sur socle mobile sans vision 3D Sackbot100



    Préhension des sacs en suivant un plan de palettisation défini : couches des sacs régulières, palettes toujours disposées au même endroit.
    Jusqu'à 4 palettes traitées en simultané pour la version fixe.



    Robot sur socle fixe avec vision 3D Robot socle mobile avec vision 3D
    Robot sur socle fixe avec vision 3D Sackbot100

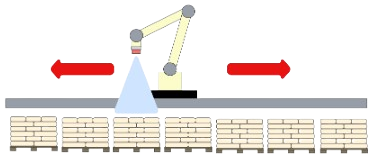

    Robot sur socle mobile avec vision 3D Sackbot100



    Préhension des sacs grâce au système de vision 3D : couches irrégulières, palettes à positions variables, identifications de sacs spécifiques Jusqu'à 4 palettes traitées en simultané pour la version fixe.

    Pourquoi choisir Palamatic Process pour vos robots SackBot ?

    Une expertise technique reconnue

    Chez Palamatic Process, nous comprenons les défis uniques auxquels sont confrontées les industries modernes. C’est pourquoi nous développons des équipements sur mesure, comme la gamme SackBot, qui répondent aux exigences les plus pointues en matière de sécurité, d’efficacité et de conformité réglementaire.

    Des solutions adaptées à chaque client

    En collaborant avec nos experts, vous bénéficiez d’une analyse approfondie de vos besoins, garantissant l’intégration harmonieuse du SackBot 130 dans votre chaîne de production. Nos robots vous permettent d’augmenter votre productivité tout en maintenant des standards de qualité irréprochables.

    Un accompagnement complet et continu

    De l’étude de faisabilité à la maintenance post-installation, notre équipe est à vos côtés pour maximiser les performances de vos équipements. Ce soutien garantit un retour sur investissement rapide et une satisfaction durable.

    Passez à l’automatisation avec la gamme SackBot !

    Les options disponibles

    • Trémie confinée pour produits pulvérulents
      Trémie confinée pour produits pulvérulents

      Trémie confinée pour produits pulvérulents

      Permet d'éviter la diffusion de poussière. Connection possible à une centrale de dépoussiérage.

    • Machine à enlever le film étirable
      Machine à enlever le film étirable

      Machine à enlever le film étirable

      Permet de retirer de manière automatique le film étirable de vos palettes.

    • Axe lineaire
      Axe lineaire

      Axe linéaire

      Permet le déplacement du robot sur un axe supplémentaire, jusqu'à 12m.
